ご依頼作業：LEXUS LX570（URJ200）室内異音低減作業 その④
TORINO CARSのブログをご覧頂きまして誠にありがとう御座います。
この度、徳島県にお住まいのお客様より LEXUS LX570（URJ200）の室内異音低減作業をご用命頂きましたので、前回より5回に分けて、以下の箇所における異音低減作業の様子をご紹介しております。
①フロント左右ドア
②リア左右ドア
③ダッシュボードセンターパネル付近
④ダッシュボード化粧パネル
⑤メーターパネル
⑥センターコンソール後端
⑦リアセンターコンソール
⑧リアシート足元カバー
⑨ラゲッジルームライニング
⑩バックドアライニング
前回はダッシュボードセンターパネル付近、ダッシュボード化粧パネル、メーターパネルにおける作業の様子をご紹介致しましたが、今回はセンターコンソール後端、リアセンターコンソール、リアシート足元カバーから発生しておりました異音低減作業の様子をご紹介致します。
※フロントドア作業はこちら ⇒ LEXUS LX570異音対策作業①
※リアドア作業はこちら ⇒ LEXUS LX570異音対策作業②
※ダッシュボード廻り作業はこちら ⇒ LEXUS LX570異音対策作業③
では、早速作業の様子のご紹介をさせて頂きますが、まずはセンターコンソールの後端部分（後席エアコン吹き出し口）から発生していた異音対策の様子をご紹介致します。
このセンターコンソール後端部分からは、段差を通過した際に、バシャンやビリビリという異音が発生しておりましたので、エアコン吹き出し部分のカバーを取り外して内部を確認致します。

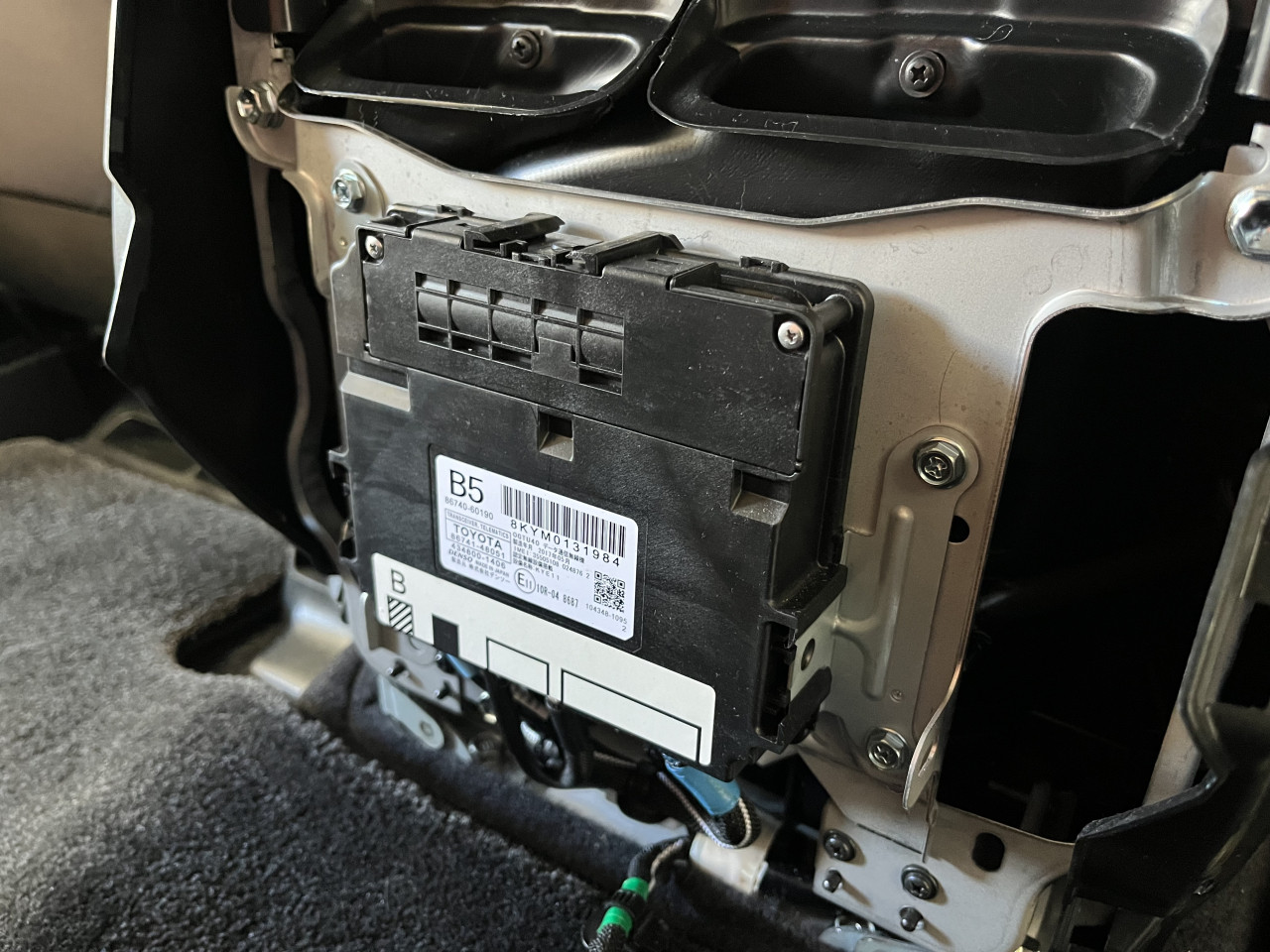

カバーを取り外して内部を確認致しますと、黒いデータ通信ユニットが取り付けられておりますが、このユニットを手で触るとガタがあり、手で軽く叩くと裏の金属ステーに当たって音が出ておりました。

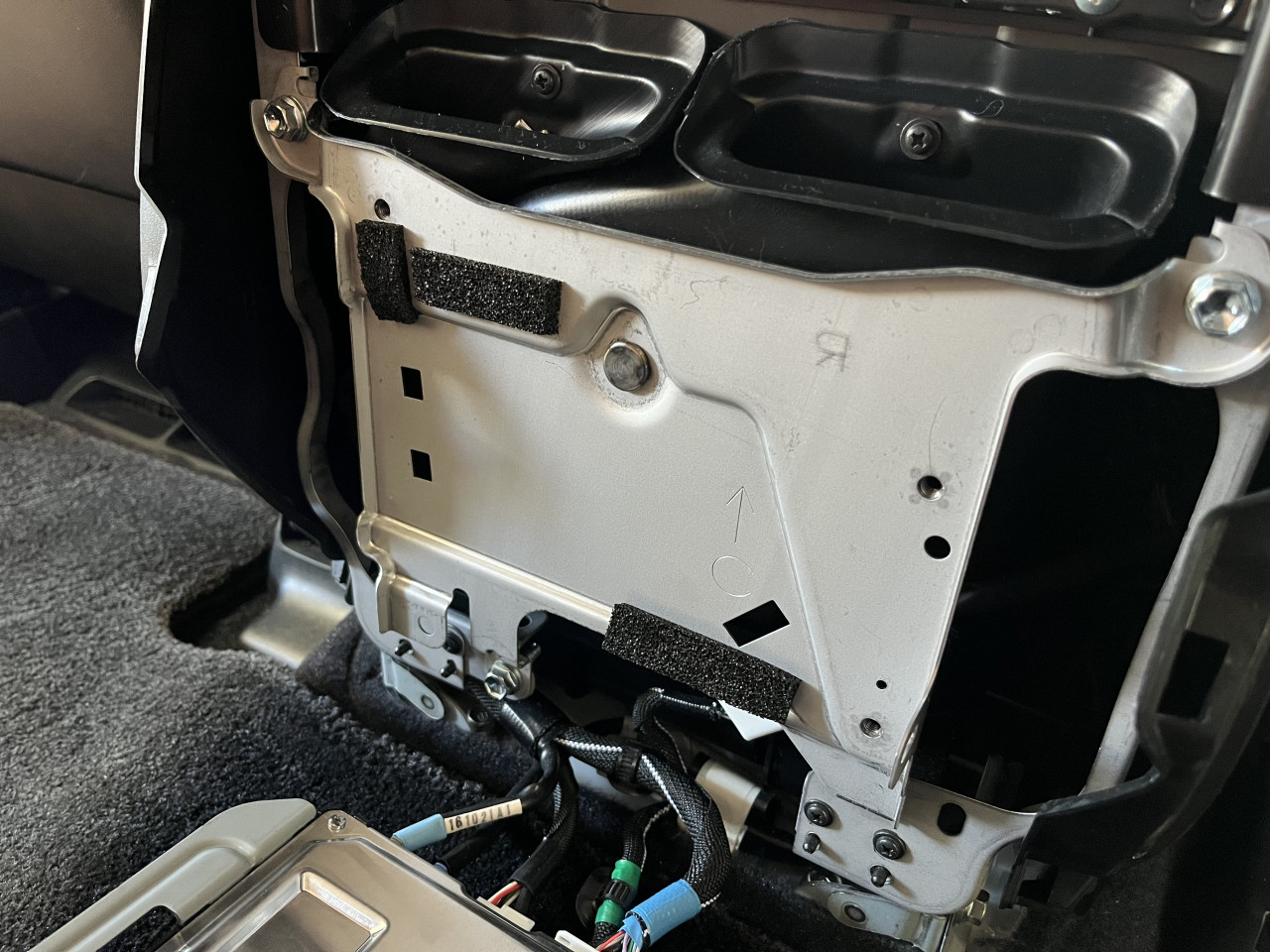

そこで、ユニットを取り外して、固定部分にガタ詰め処理を行うことに加え、金属ステーと接触している部分にエプトシールを張り付けて対応致します。

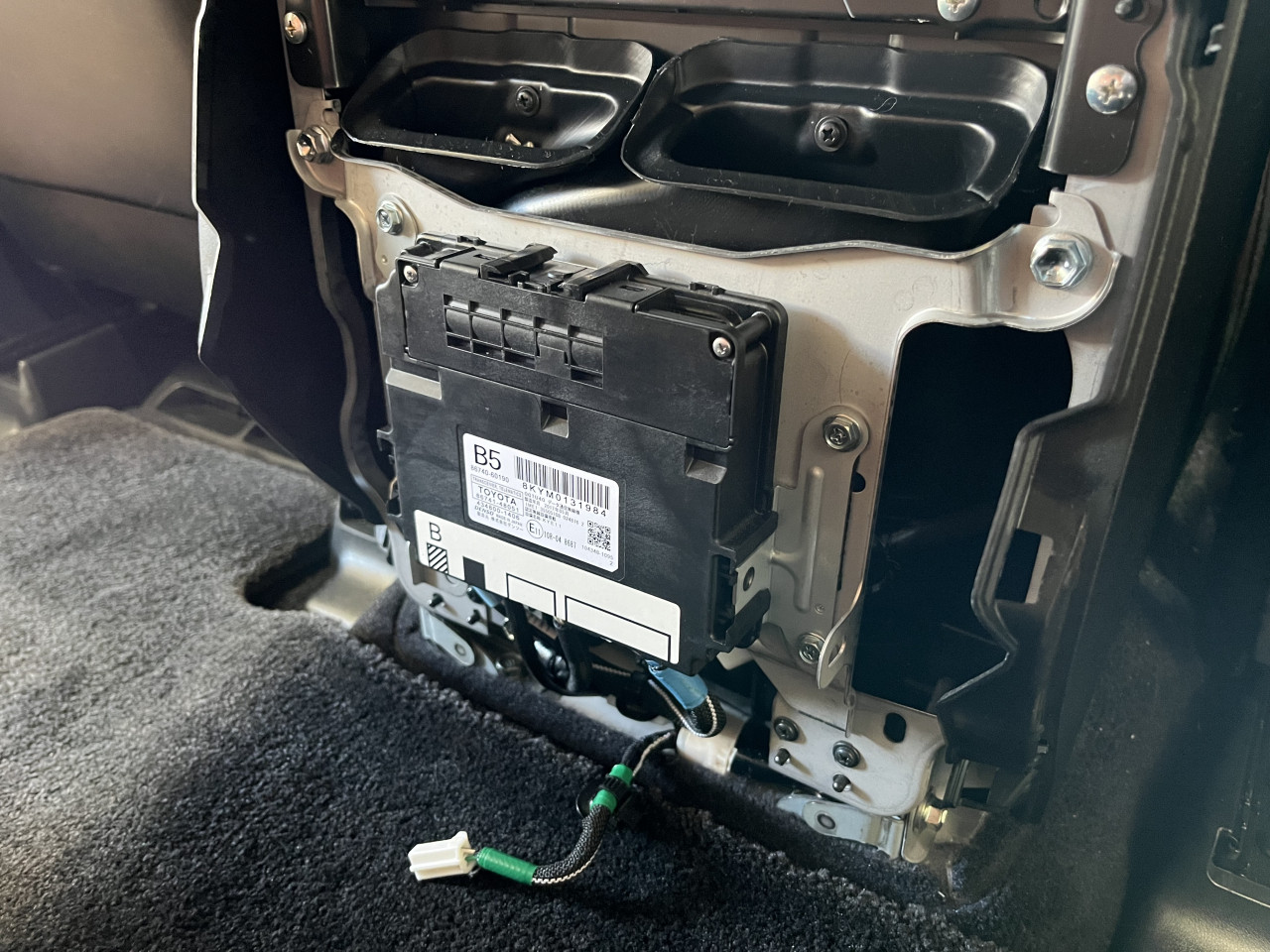

上記対応を行った上で取り付けますと、ガタは無くなり、手で叩いても異音は発生しなくなりました。

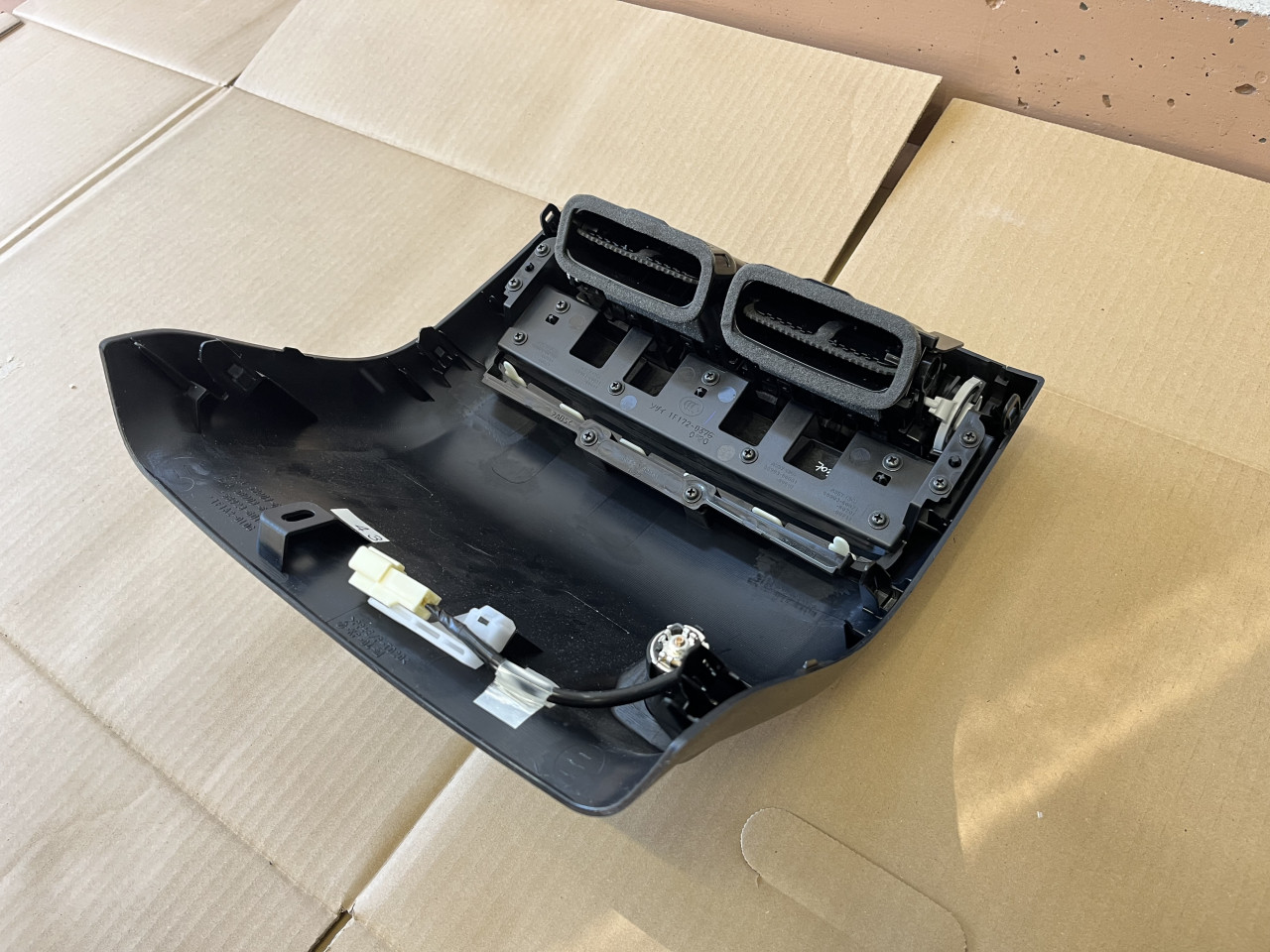

続いて、取り外したカバー側も異音の原因となる箇所が無いか確認を行います。

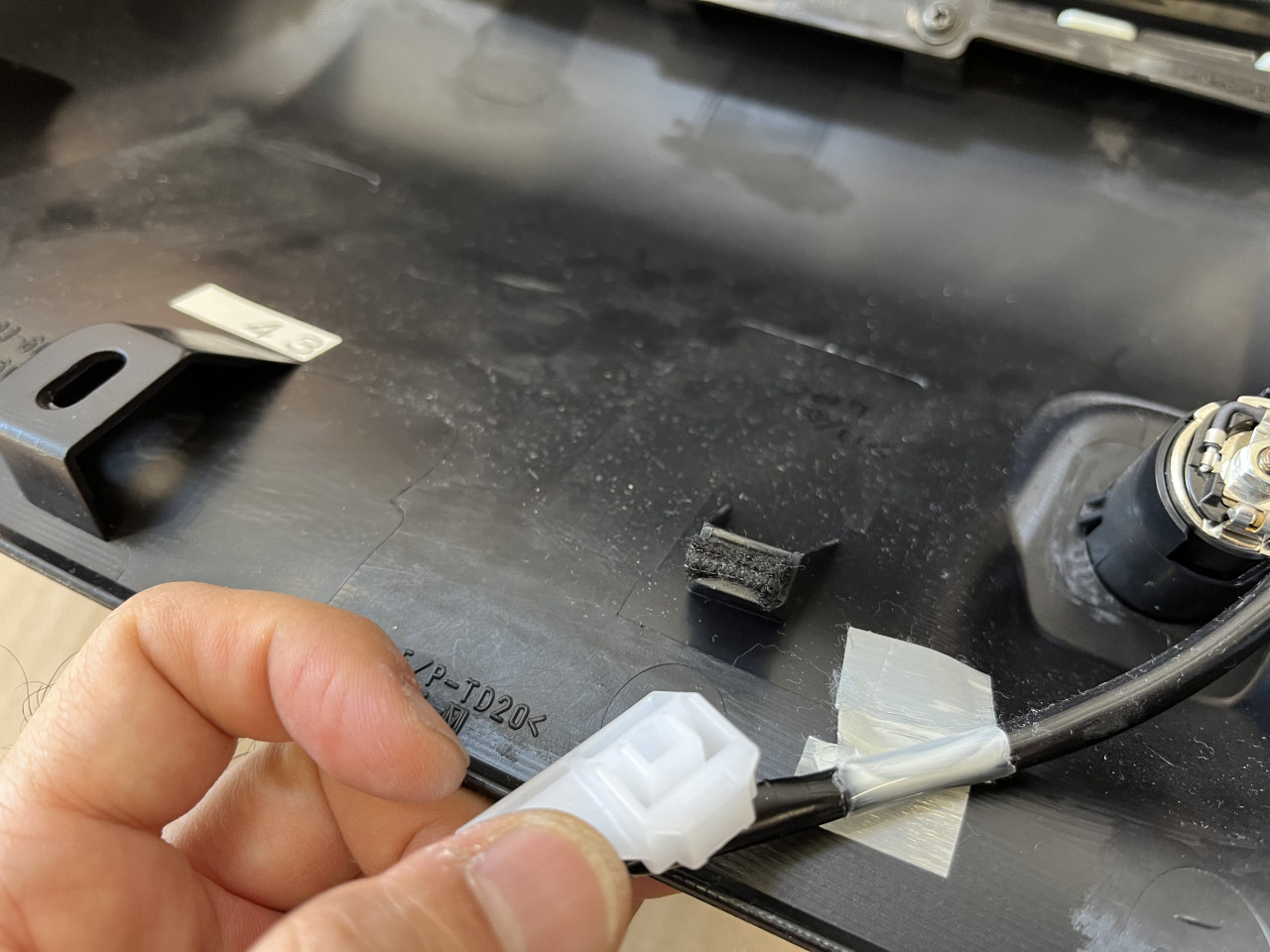

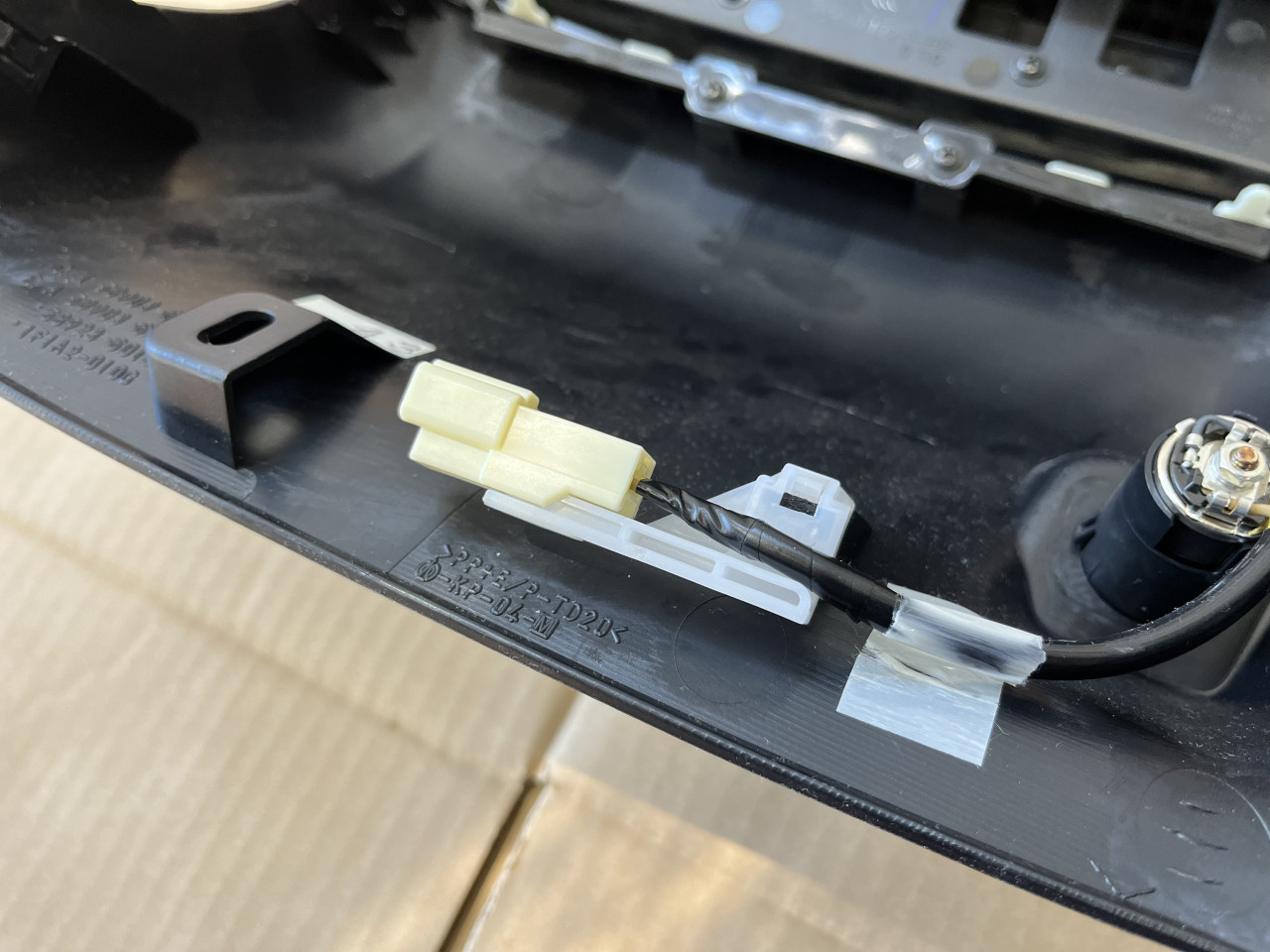

すると、白いカプラー取り付け部分の固定が甘く、手で触るだけでカタカタと音が出る状態でしたので、一度取り外して異音対策を施します。

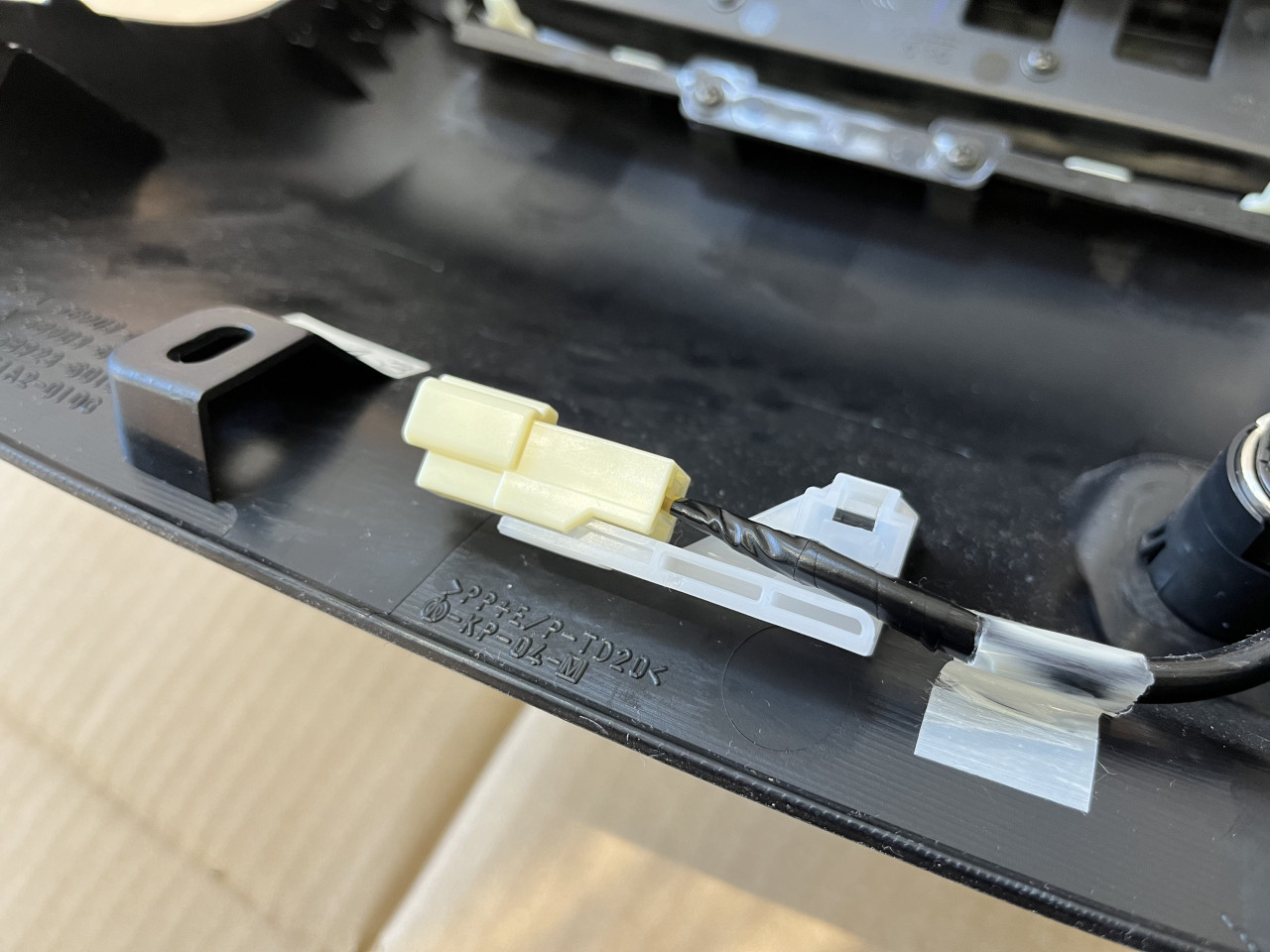

これでカプラーがしっかり固定され、音は出なくなりましたのでOKです。
以上の2箇所の対策を行った上で、カバーを取り付け、試走を行いましたところ、、、
段差を通過してもセンターコンソール後端部分からの異音は解消していることを確認致しました。

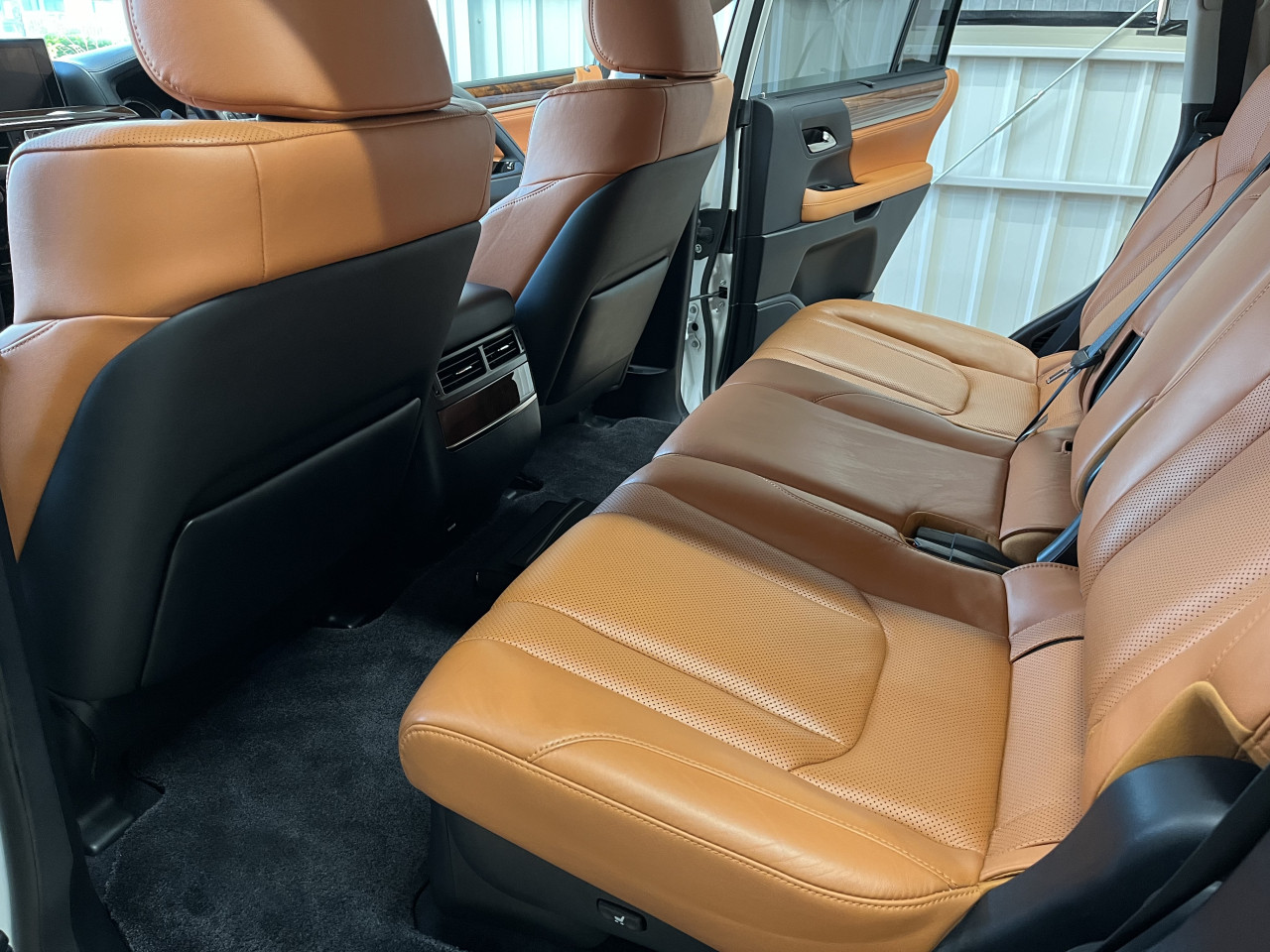

続いて、リアシートのセンターコンソール部分からの異音対策作業を行います。

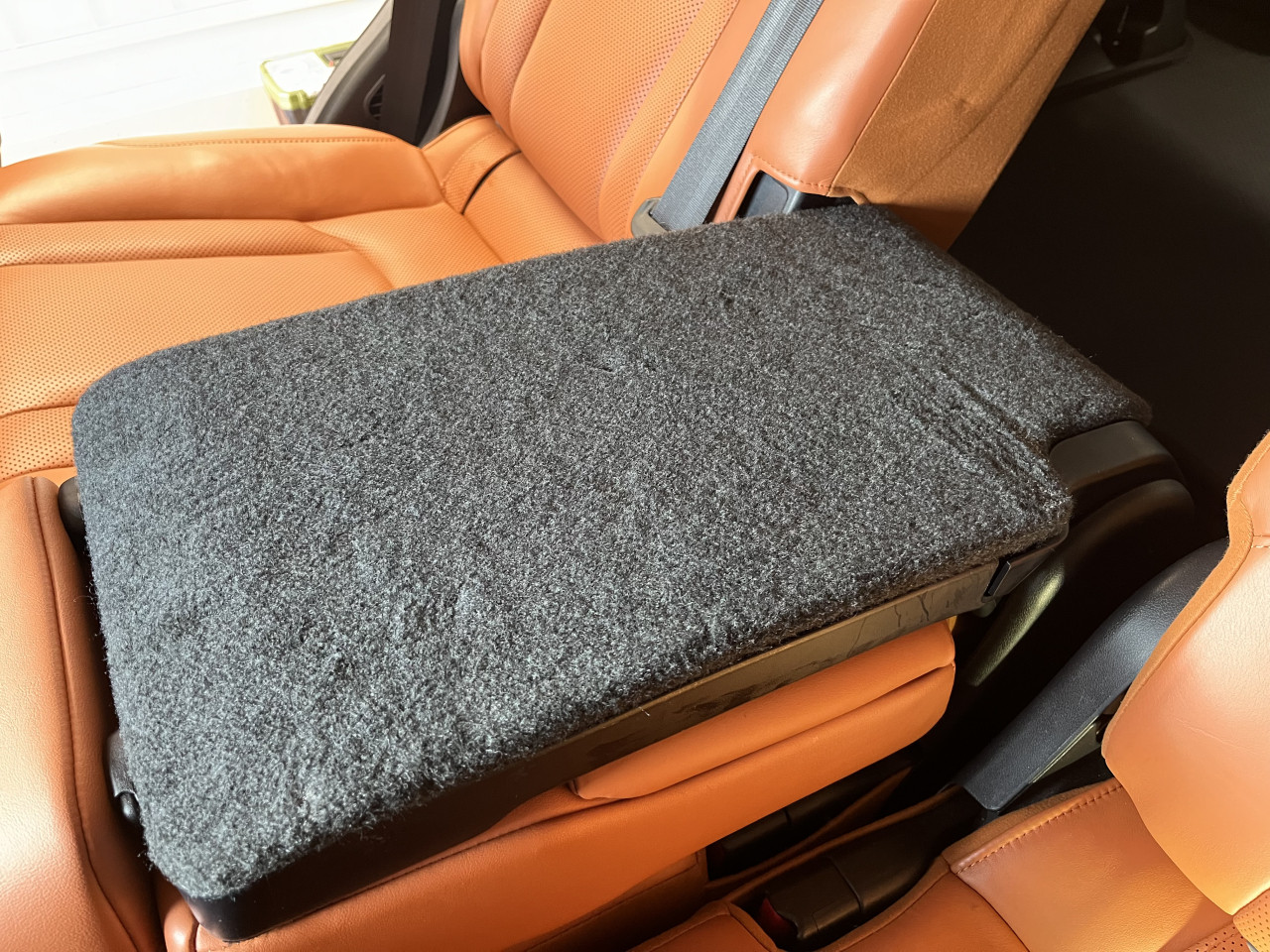

この部分の異音に関しては、段差を通過した際にビリビリとビビリ音がリアシートのセンター付近から発生しており、いろいろと確認を進めると、センターコンソール部分の背面にある樹脂部分から発生していることがわかりました。

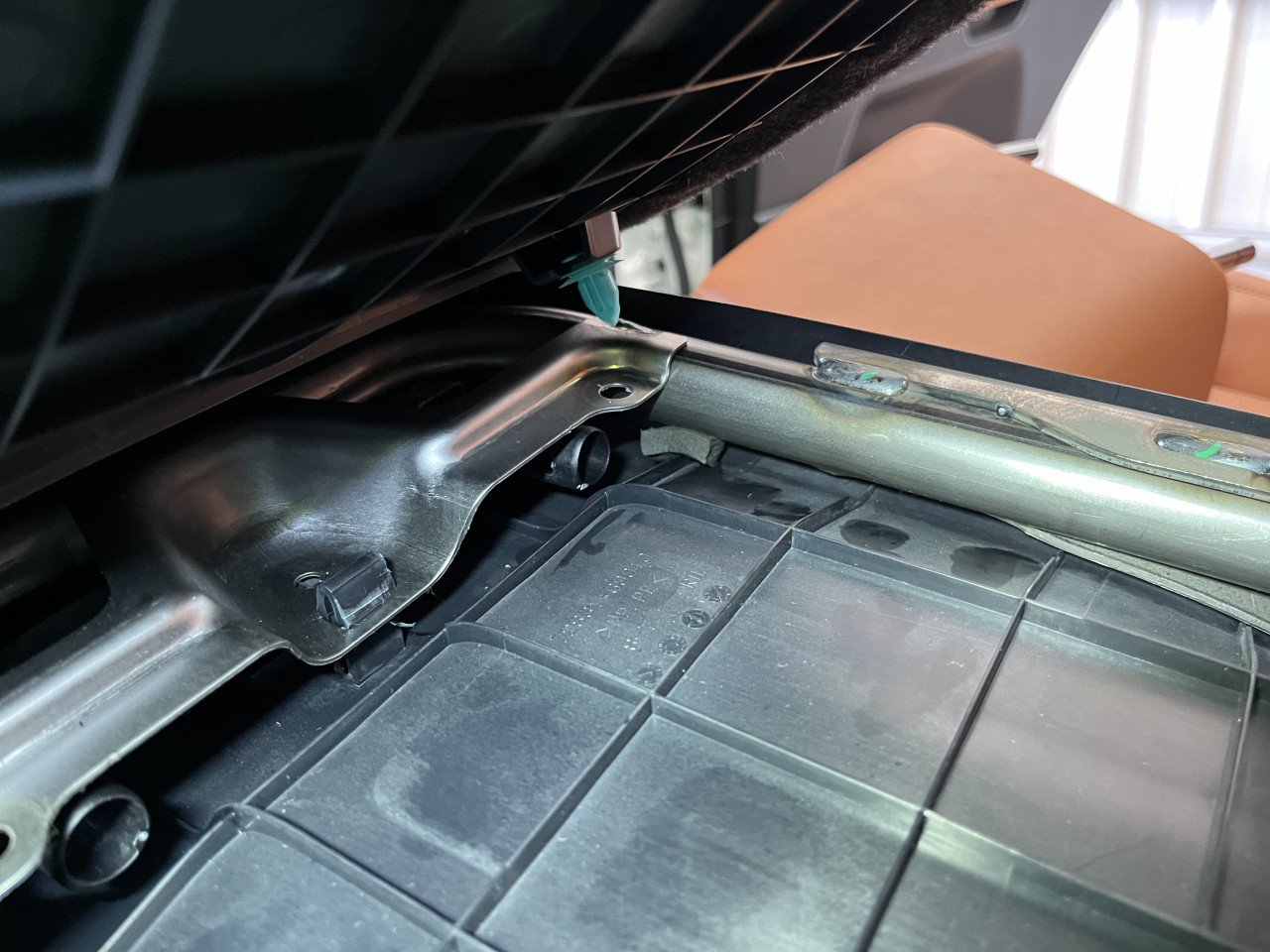

そこで、起毛の部分を取り外して内部を確認致しますと、樹脂カバーと内部の金属ステーが接触しており、手で叩くと走行中と同じビビリ音が発生しますので、その接触している部分にスポンジを挟み込んで対策を施します。
これで手で叩いても音が発生しなくなりましたので、カバーを元に戻し試走を行いましたところ、無事にリアシートセンターコンソール部分からの異音も解消致しました。
続いてはリアシート足元付近から発生していた異音対策に入ります。
このリアシート足元からは、段差を通過する度に小さい音ですがチリチリという異音が発生しており、他の部分がどんどん静かになっていくので、意外と耳について不快な音でした。

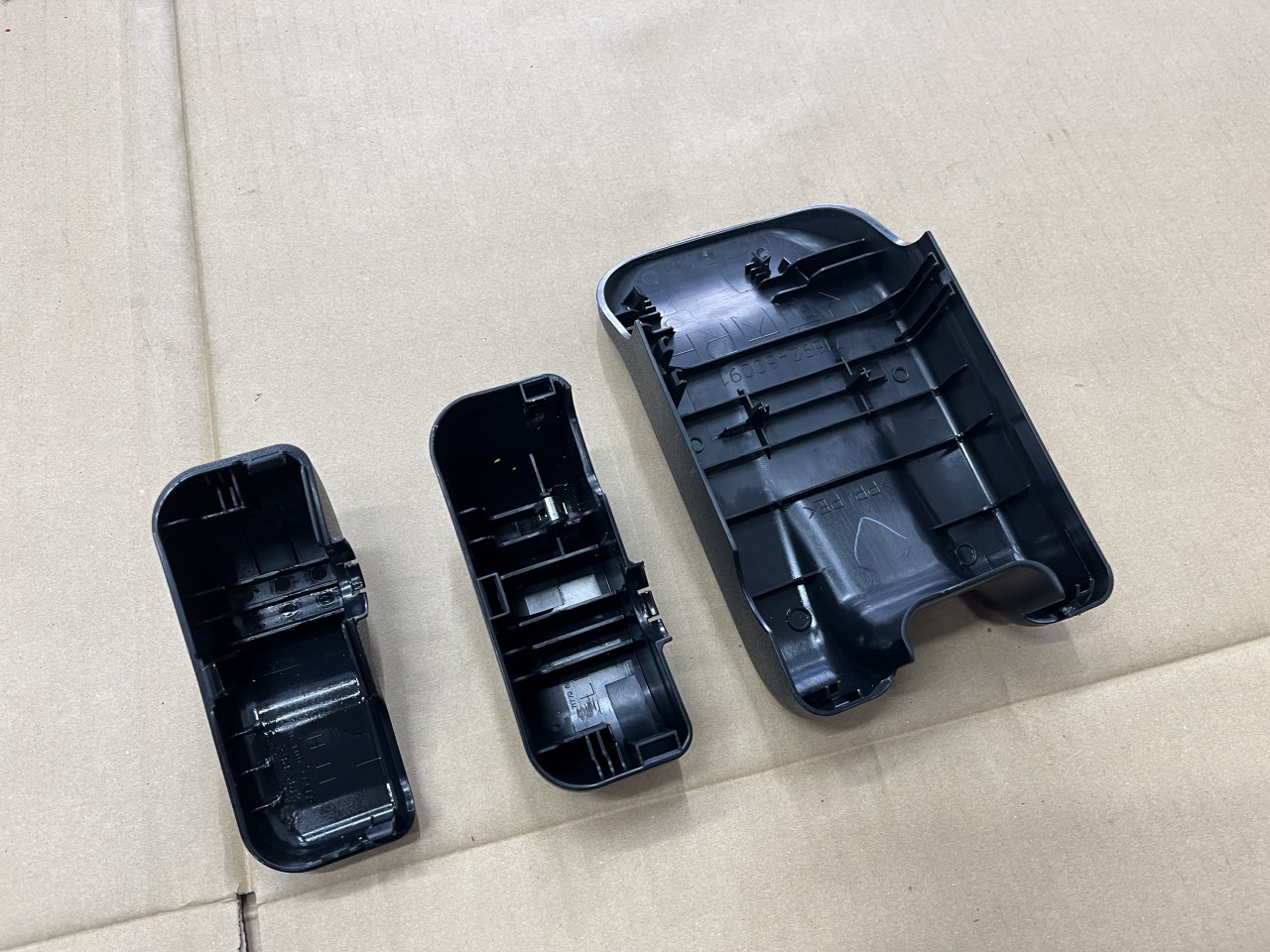

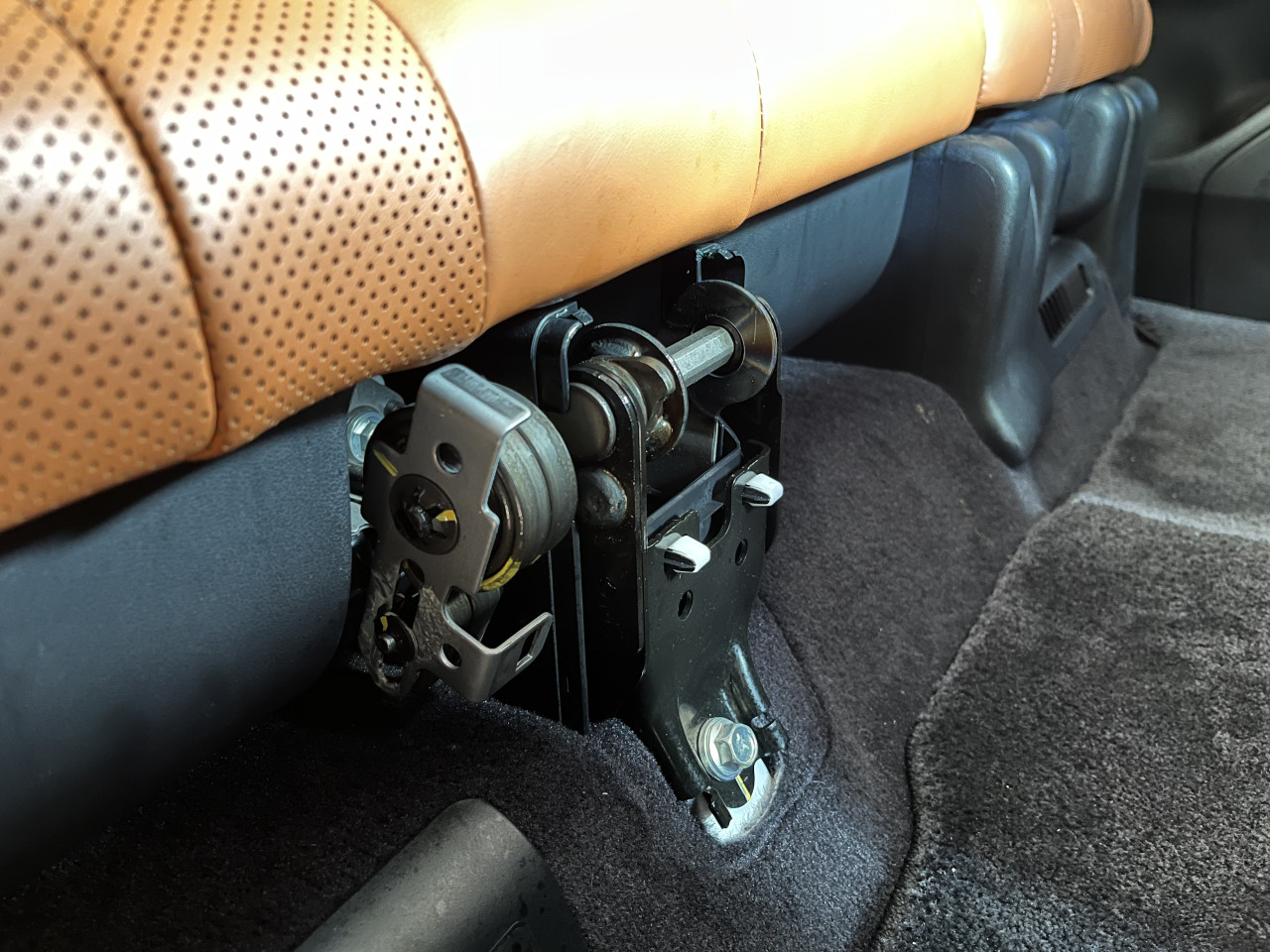

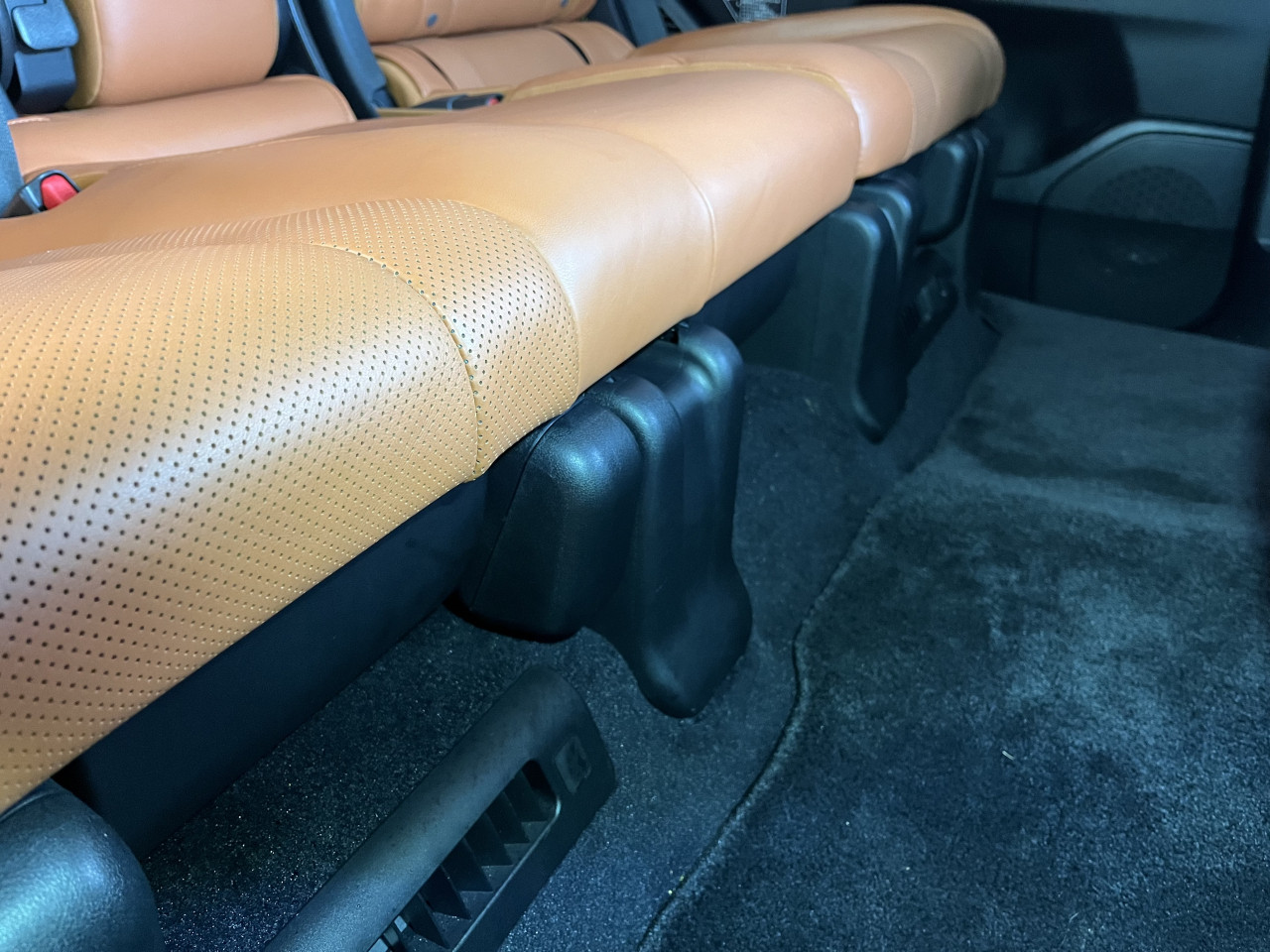

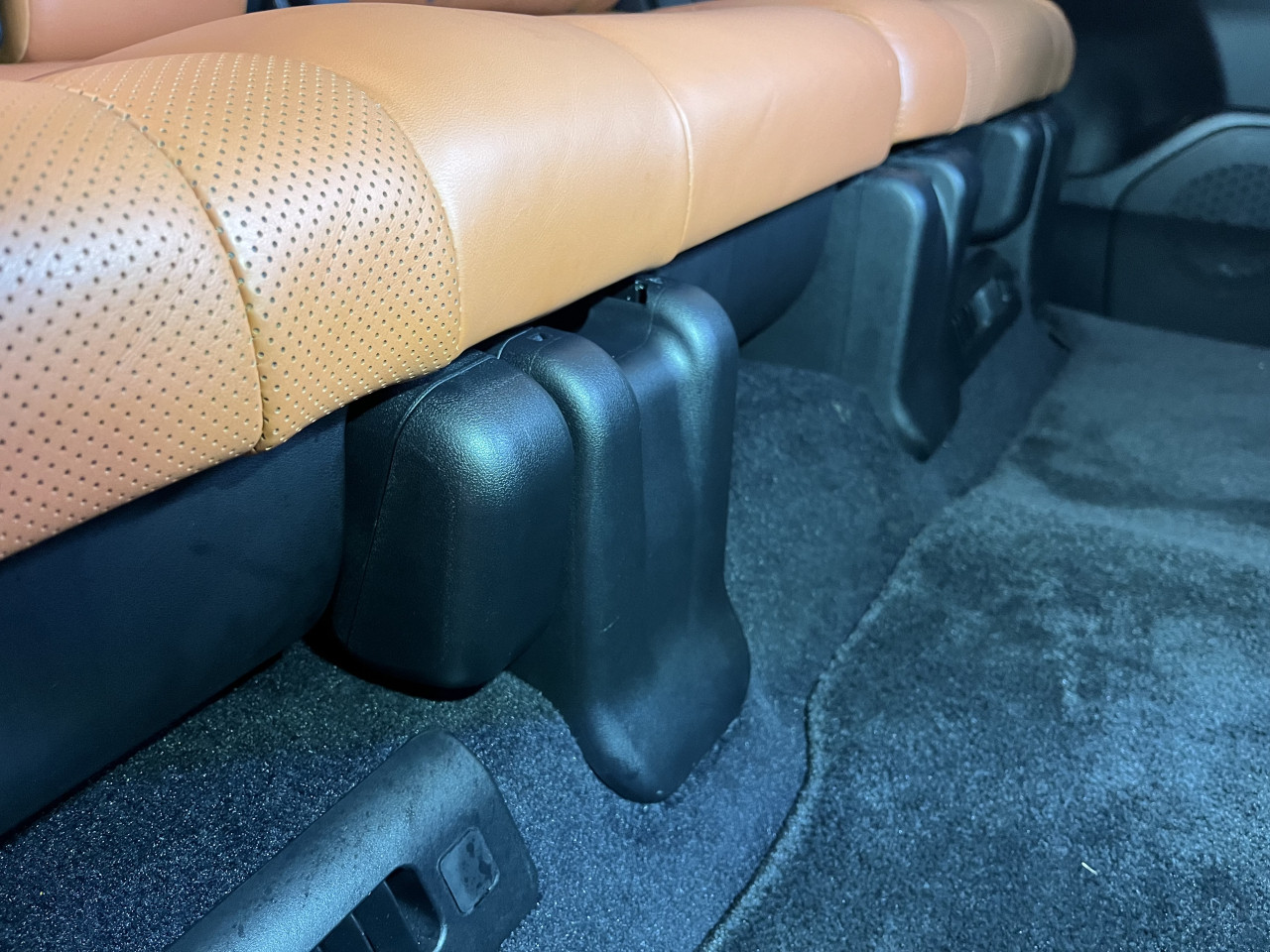

異音がどの部分から発生しているか確認すべく、リアシート足元にあるカバーを一つ一つ確認していきますと、運転席側リアシート中央にあるヒンジ部分の樹脂カバーにガタがあり、手で軽く叩くと音が発生していました。
そこで、このカバーを取り外して試走を行いましたところ、リアシート足元からの異音が無くなりましたので、この樹脂カバーからの異音であることが確定です。

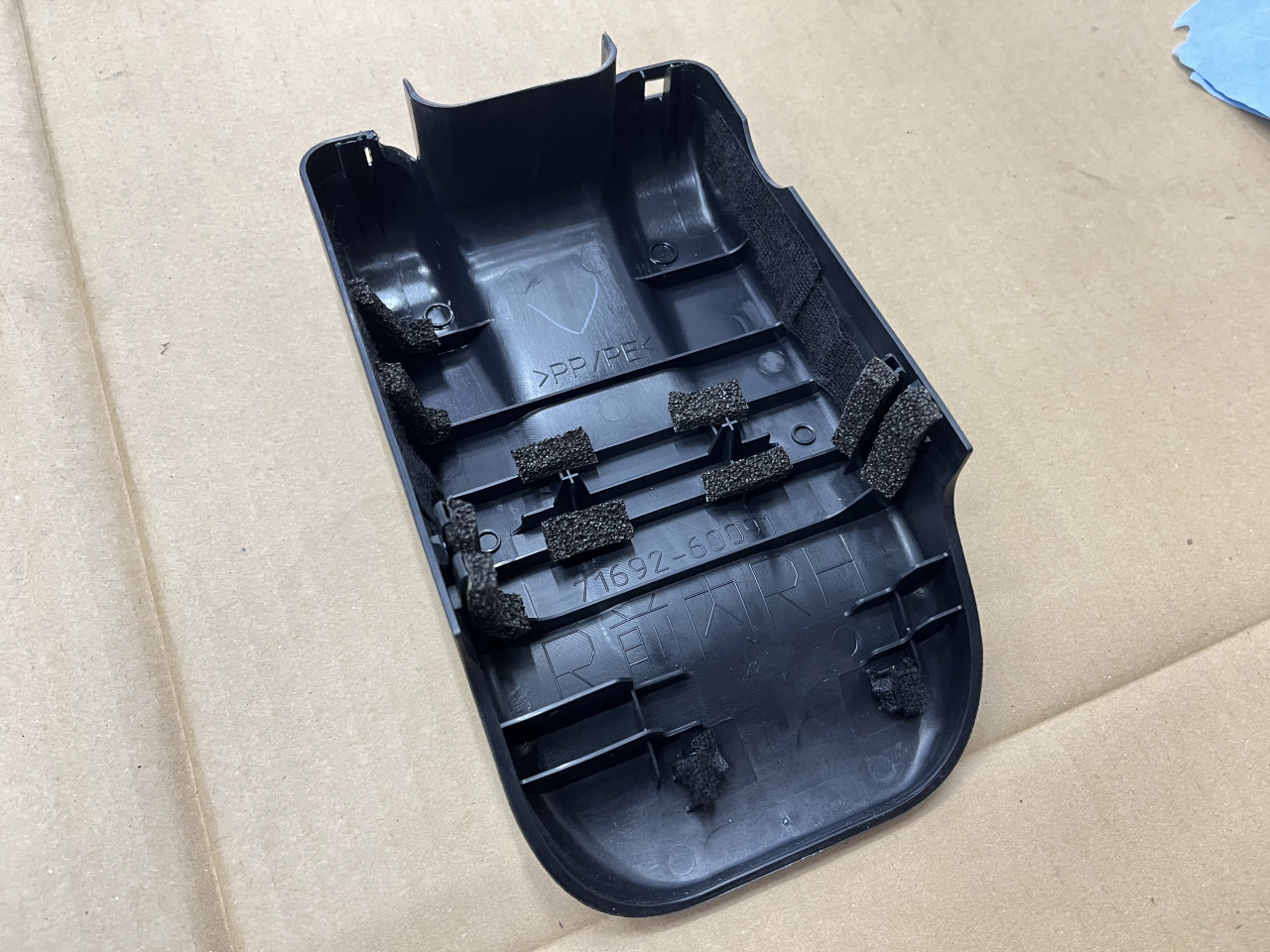

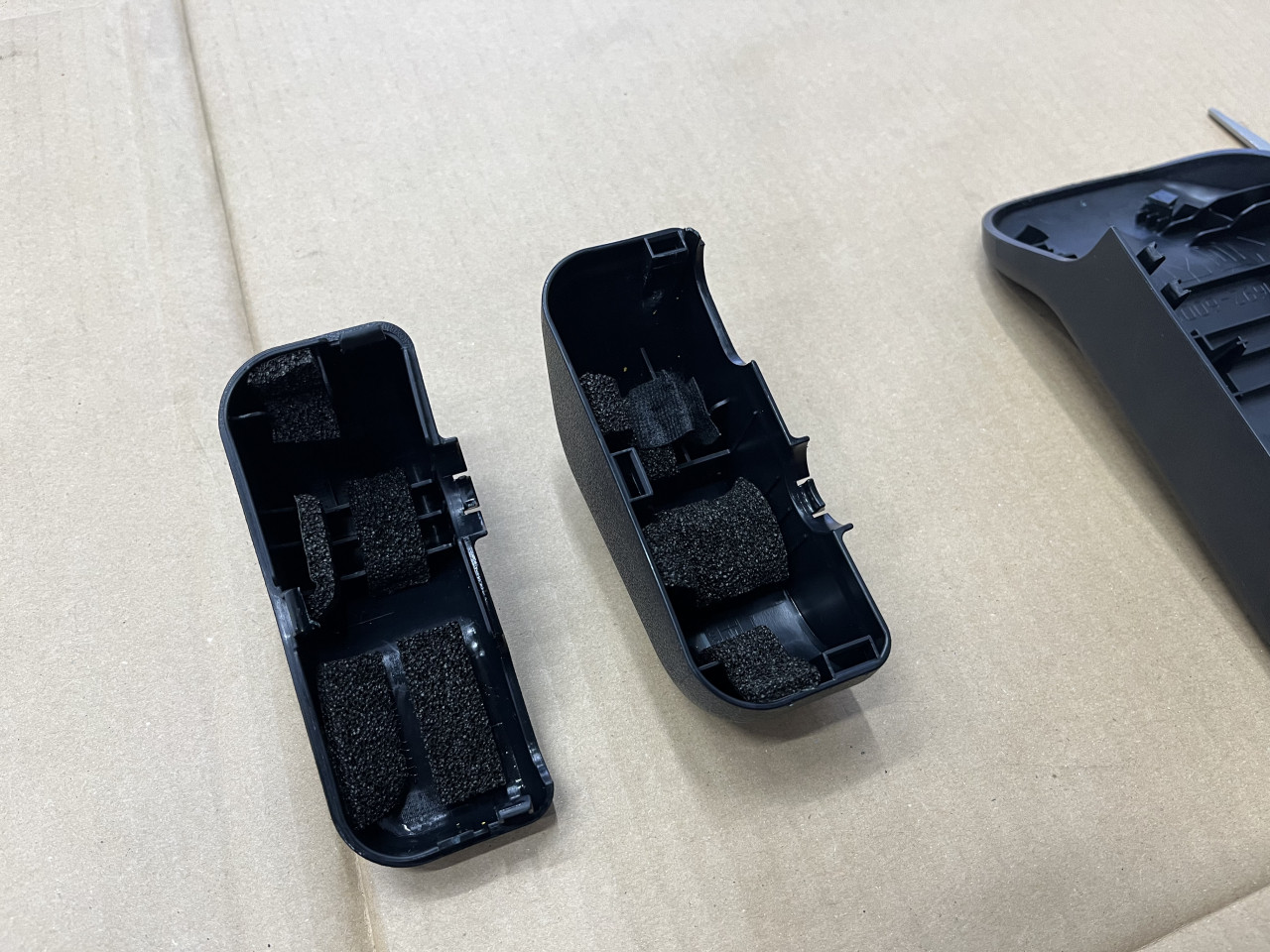

従いまして、カバーがヒンジ部分に当たる部分にエプトシールを貼り対策を施します。
上記対策を施した上で、車体に取り付けましたところ、ガタは完全になくなり、手で叩いても音は発生しなくなりましたので、改めて試走を行いましたところ、リアシート足元からの異音も無事に解消致しました。
ここまでの作業で、フロント廻り、リアシート廻りの異音が解消し、残る異音発生個所としてはリアラゲッジルーム及びバックドアから聞こえてくる異音のみとなります。
ということで、次回はLEXUS LX570における異音対策作業の最終回として、ラゲッジルーム及びバックドアにおける異音対策作業の様子をご紹介致します。
では、失礼致します。
